SOULNOTE A-2

Mạch cân bằng toàn phần không hồi tiếp âm

Mạch khuếch đại kiểu cân bằng toàn phần hoàn toàn không sử dụng hồi tiếp âm theo nguyên bản của Soulnote được tối ưu hóa thêm theo tiêu chí chọn lựa tốt nhất cho chất lượng âm thanh. Không chỉ ở tầng công suất của amply mà còn ở bộ cấp nguồn với việc hạn chế tối đa sự hồi tiếp của điện áp, các mạch DC servo cho điều chỉnh âm lượng, các linh kiện thành phần như các bộ chuyển mạch vĩnh cửu, hệ thống diode LED đều được chọn lựa kỹ càng. Đảm bảo cho chất âm được tái tạo mang đầy nhạc tính và có độ trung thực cao.

Điều chỉnh âm lượng sử dụng bằng chuyển mạch cân bằng

Để chỉnh âm lượng, Soulnote đưa vào sử dụng bộ triết áp kiểu cân bằng sử dụng chuyển mạch giữa các cầu điện trở dung sai thấp thay vì tiếp điểm trượt trên thanh điện trở than như triết áp thường. Độ trong của tín hiệu âm được cải thiện đáng ngạc nhiên, tăng hiệu ứng 3 chiều của sân khấu âm thanh. Hơn nữa chất lượng âm thanh ở mức âm lượng nhỏ cũng tăng đáng kể.

Một cấu trúc lý tưởng

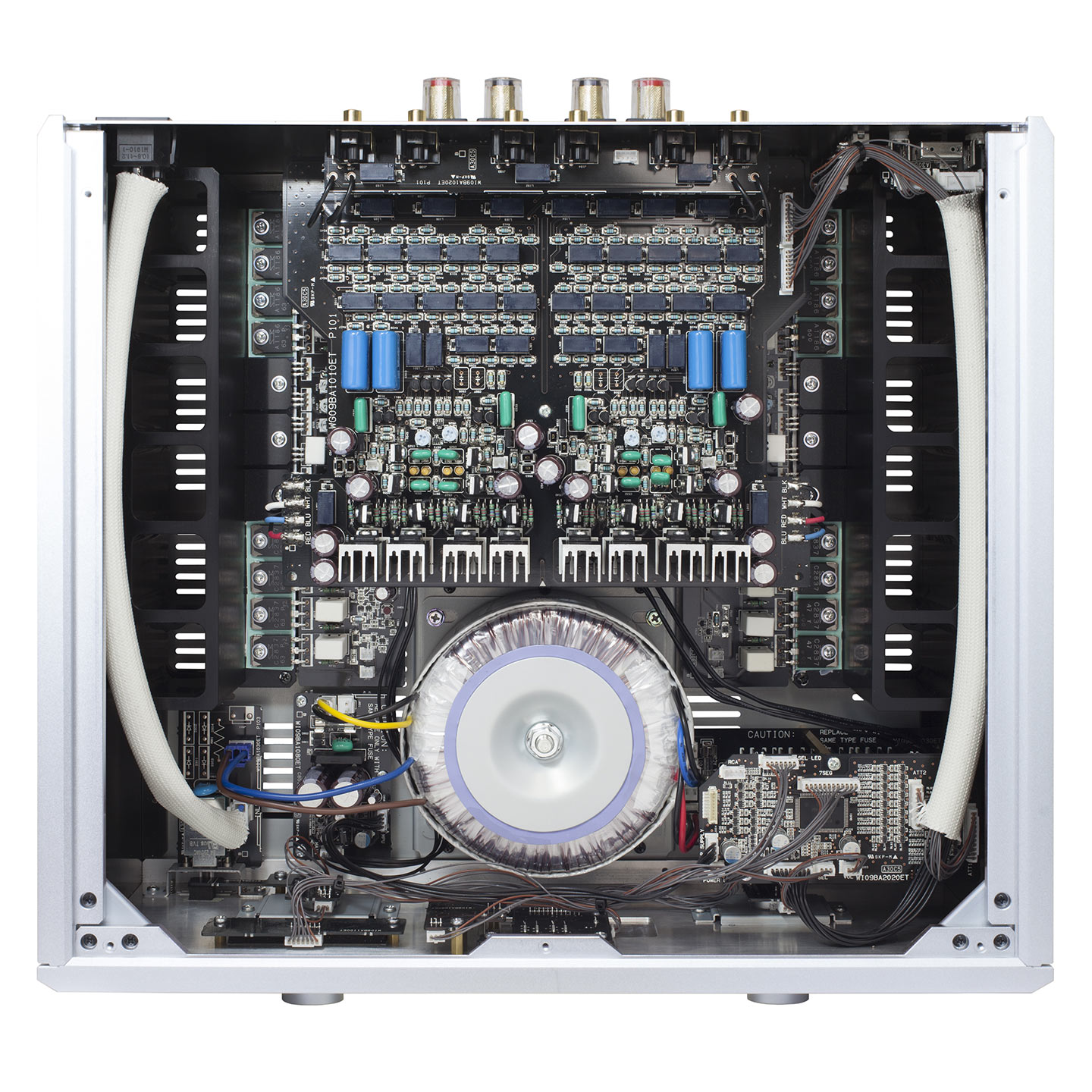

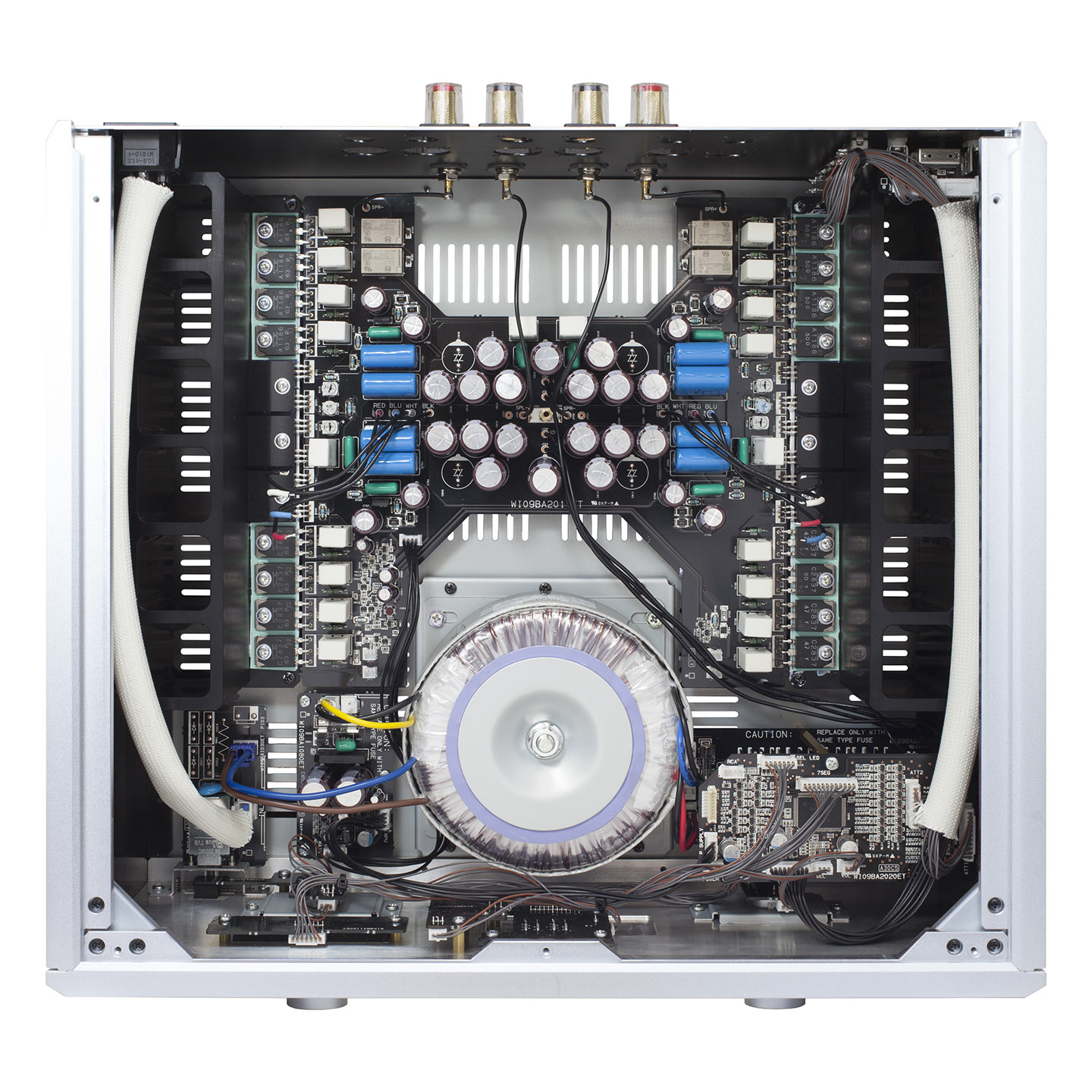

Mạch dẫn tín hiệu đầu vào được tối thiểu hóa bằng hệ thống trạm cắm kết hợp với bộ chuyển cổng, volume và mạch khuếch đại không hồi tiếp, đều được bố trí trên mộ bản mạch in nhiều lớp. Chất lượng âm thanh sẽ được đảm bảo không bị ảnh hưởng bởi rung động vật lý cũng như các loại nhiễu từ linh kiện thành phần. Cấu trúc lý tưởng này chỉ có thể hiện thực được bởi việc trang bị bộ triết áp chuyển mạch bằng relay.

Thông số kỹ thuật:

Output : 100W x 2 (8Ω), 200W x 2 (4Ω), 400W (BTL MONO 8Ω)

THD : 0.03% (50W 8Ω)

Frequency characteristics Speaker (8Ω 1W): 3Hz-240kHz (± 1.0dB)

Input sensitivity / impedance LINE1,2,3 (balance): 700mV / 16kΩ, LINE4,5,6: 700mV / 8kΩ

S / N ratio 110dB (IHF A network)

Power supply voltage AC100V 50 / 60Hz

Power consumption 355W (J60065), 125W (when idling)

Dimensions Body: 430 (W) x 160 (H) x 423 (D) mm

Mass about 20 kg

Accessories Remote control, spikes, power cable
